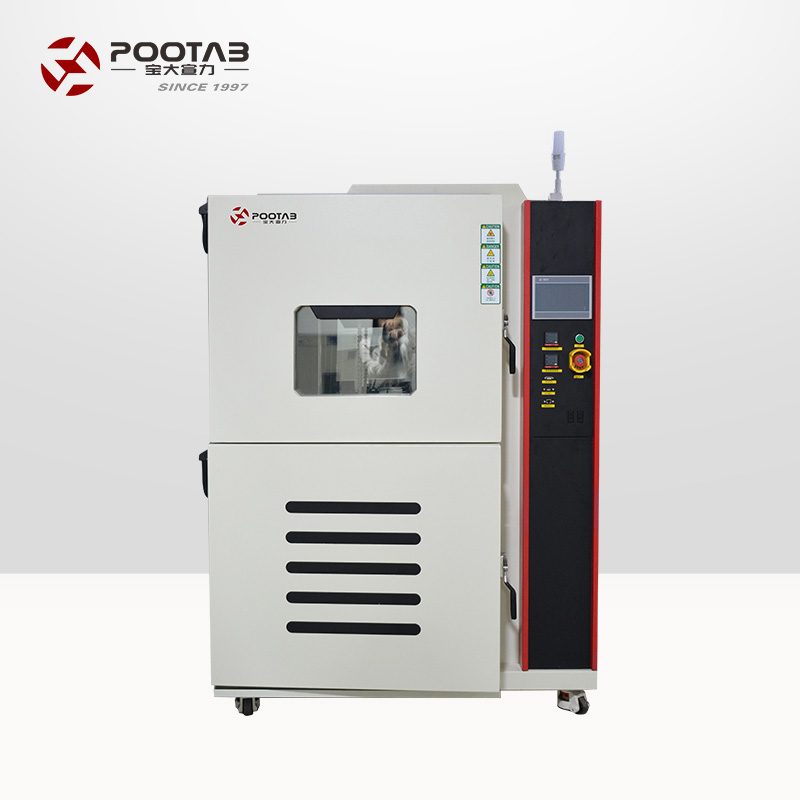

產品型號

PT-2098B

PT-2098C

PT-2098D

工作室尺寸W×D×H(mm)

400х500х500

500х500х600

750х500х600

1. 試驗方式

吊籃上下移動方式，樣品隨吊籃移動

2. 試樣限制

本試驗設備禁止：

1)易燃、爆炸、易揮發性物質試樣的試驗或儲存

2)腐蝕性物質試樣的試驗或儲存

3)生物試樣的試驗或儲存

4)強電磁發射源試樣的試驗或儲存

5)放射性物質試樣的試驗及儲存

6)劇毒物質試樣的試驗及儲存

7)試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存

3. 性能指標

3.1. 測試環境條件

環境溫度為+23℃、相對濕度≤85%、試驗箱內無試樣（另有說明的除外）

3.2. 測試方法

GB/T 5170.2-2008溫度試驗設備

3.3. 高溫箱

⑴ 熱上限溫度：+200℃

⑵ 變溫時間：常溫→+200℃ ≤35min

注：升溫時間為高溫箱單獨運轉時的性能

3.4. 低溫箱

⑴冷下限溫度：-60℃

⑵溫時間: 常溫→-60℃≤60min

注：降溫時間為低溫箱單獨運轉時的性能

3.5. 試驗區（吊籃區）

⑴溫曝露溫度范圍：+RT～+180℃

⑵溫曝露溫度范圍：-45℃～RT

⑶溫度波動度：1.0℃ (如按GB/T5170.2-1996表示，則為±0.5℃)

⑷溫度偏差：±2.0℃（≤+150℃時）    ±3.50℃ （＞+150℃時）

3.6. 溫度恢復性能

⑴溫度恢復時間：≤5min

⑵恢復條件：

  高溫曝露:     +180℃  20min

  環境溫度曝露: 環境溫度 5min

  低溫曝露:     -45℃  30min

  試樣重量:     5kg鋁(不含樣品籃及擱架重量)

●傳感器的位置      試樣的上風口側

●水冷      +28℃

●電 源  電 壓      規定電壓

3.7. 噪音

≤70dB（A），噪音值是在離設備正面1m、高度1m處測得的數據（自由空間中）

3.8. 滿足試驗方法

GB/T 2423.1-2008低溫試驗方法 試驗Ab

GB/T 2423.2-2008高溫試驗方法  試驗Bb

GB/T 2423.22-2002溫度變化試驗方法 試驗Na

GJB 150.3-1986   高溫試驗

GJB 150.4-1986   低溫試驗

GJB 150.5-1986   溫度沖擊試驗

（負載參見5.6.⑵，無有源熱負載）

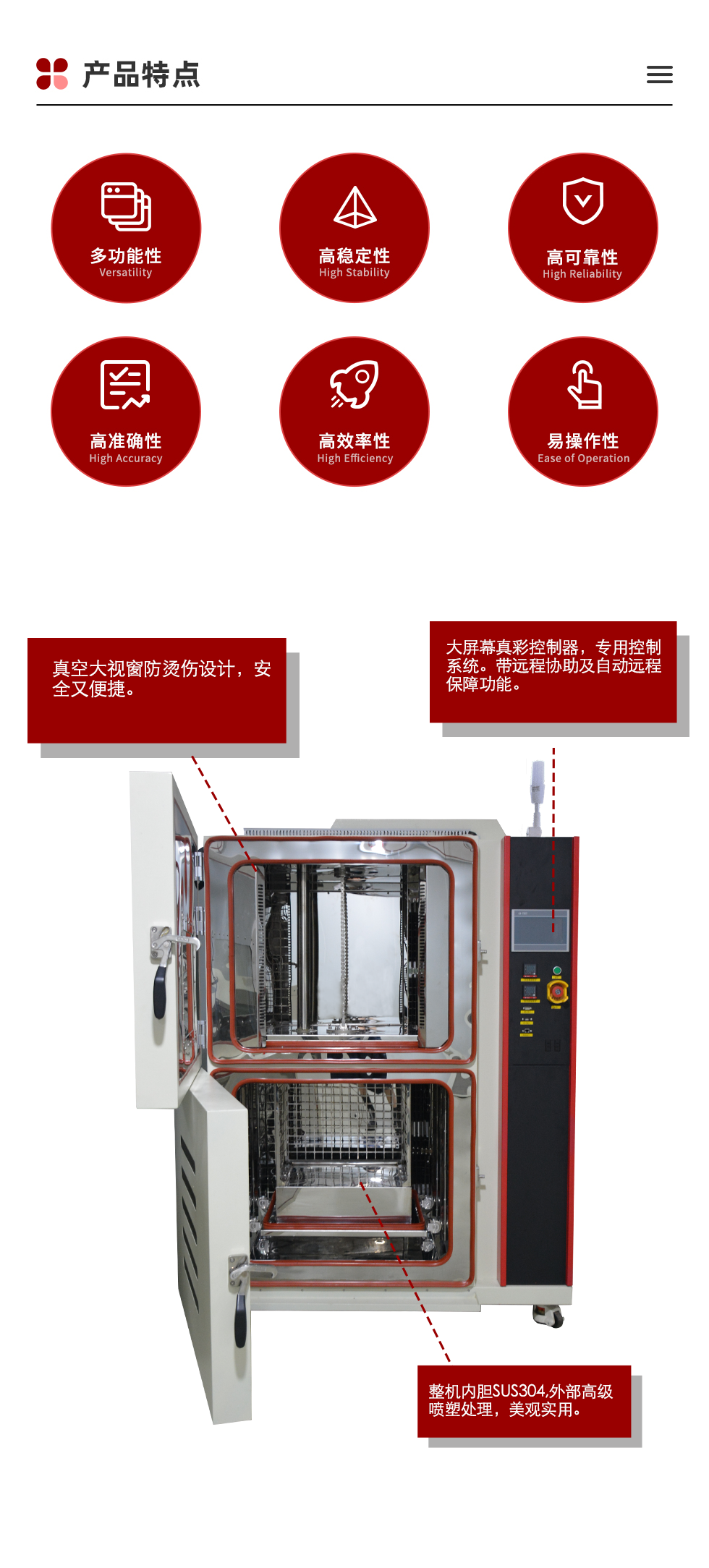

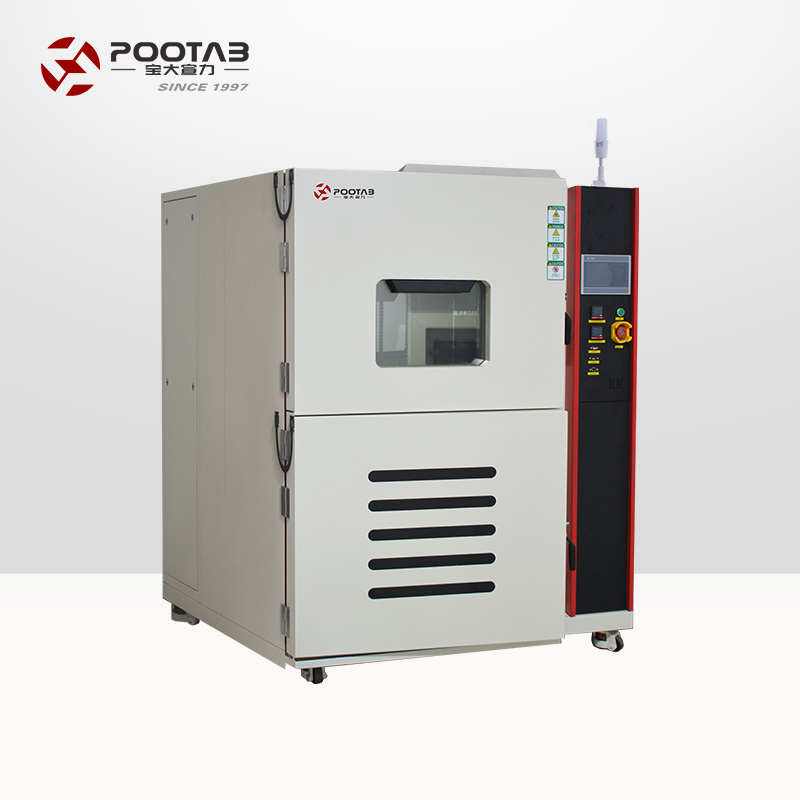

4. 結構特征

4.1. 保溫圍護結構

⑴ 壁材料：不銹鋼板304厚度1.2mm，

⑵內壁材料：不銹鋼板SUS304 厚度1.5mm

⑶箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維

⑷門保溫材料：玻璃纖維

4.2. 試驗區門

側扣式門                1套

4.3. 電纜孔

Φ50mm×100mm長圓孔，箱體左側面           1個

4.4. 顏色

全壹 標準米黃色

4.5. 調整腳與調整輪

調整腳：4個，支撐試驗箱用

4.6. 加熱器

⑴高溫箱：鎳鉻合金電熱絲式加熱器    3.5kW×3   2KWΧ3

⑵低溫箱：鎳鉻合金電熱絲式加熱器    2kW×3

⑶加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

4.7. 回圈風機

⑴高溫曝露：離心式      3φ  370W         1臺

⑵低溫曝露：離心式      3φ  750W         1臺

4.8. 驅動裝置

氣缸驅動裝置以及試驗區門鎖門裝置(氣壓驅動)

  氣缸： ●高和低溫       一臺

4.9. 試驗箱各部分參

見附圖,名稱和功能

序號

名稱

功能

⑴

高溫箱

用于儲存熱量

⑵

試驗區\吊籃

放置試樣做試驗的部分

⑶

低溫箱

用于儲存冷量

⑷

操作板

包括控制器、累時器、超溫保護器、過冷保護器

⑸

溫度記錄儀

（選購件）

記錄試驗數據

⑹

總電源開關

試驗箱總電源開關

⑺

RS-232通訊界面/USB

通過集中監控軟件（選購件）對試驗箱遠程監控

⑻

箱門排氣按鈕

停電狀態不停氣壓打開箱門

⑼

試樣電源控制端子

控制樣品電源，保證樣品、試驗箱的安全

⑽

時間開關

輸出時間信號

⑾

電纜孔

連接樣品電纜、數據線用

⑿

配電室

安裝電氣元器件

⒀

機械室

安裝制冷機組

⒁

進氣口

在環境溫度曝露時吸進外面的空氣

⒂

排氣口

從機械室和試驗區排出熱氣

5. 制冷系統

5.1. 制冷方式

機械壓縮二元復疊制冷方式

5.2. 壓縮機

進口壓縮機 （德國博客或比澤爾）

5.3. 制冷劑

高溫機：R404A  （臭氧耗損指數為0）

低溫機：R23（臭氧耗損指數為0）

5.4. 冷卻器

翅片管式換熱器、蓄冷器

5.5. 冷凝器

高效水炮換熱器

5.6. 冷凝蒸發器

不銹鋼釬焊板式換熱器

5.7. 節流裝置

熱力膨脹閥。

5.8. 制冷機控制方式

控制系統根據試驗條件自動調節制冷機的運行工況

5.9. 其他

壓縮機回氣冷卻回路

6. 電氣控制系統

6.1. 控制器品牌

Q1-TEST   QV-02

設定/顯示

⑴設定方式：中英文菜單，觸摸屏方式輸入

⑵顯 示 器：7英寸 640X480點陣， 彩色LCD顯示器

溫度控制

⑴控制對象：試驗區曝露溫度

            高溫箱預熱溫度

            低溫箱預冷溫度

            低溫箱除霜溫度

⑵ 定溫度范圍：高溫箱    +60℃～+180℃

低溫箱設定溫度范圍：   -100℃～0℃

⑶顯示分辨率：溫度   0.1℃

              時間   0.1min

⑷輸入： T型熱電偶或者PT100

⑸控制方式：PID智能調控方式

程控

⑴設定時間范圍   0～100h59min

⑵設定回圈范圍   1～9999回圈

附屬功能

⑴ 定時預定功能

預先設定試驗開始時間，試驗箱自動開始起動

并準備開始試驗

⑵ 溫度過熱/過冷保護功能

    事先防止試驗溫度異常上升及下降

⑶ 傳感器位置的上風口側/下風口側選擇功能

    試樣的測試溫度可以選擇在上風口側或下風口側

⑷ 穩定時間控制功能

    當曝露溫度到達時開始計時。試樣在設定溫度中被曝露的時間與曝露時間設定值相同

⑸ 曝露時間縮短功能

試驗區的下風溫度達到曝露溫度后轉換到下一個曝露的功能

⑹ 停電恢復后的設備動作選擇功能

電源被切斷或停電后，當電源恢復通電后，

設備動作可以被選擇：繼續、停止、干燥后停止

⑺ 自動除霜功能

    在低溫箱內，結霜在形成前就會被自動發現并排除。

⑻ 溫度恢復時間設定功能

溫度恢復時間可以被選擇，預熱或預冷溫度可以按照溫度恢復

時間設置自動調節。目標時間是否可以到達取決于試驗箱的

試樣重量及試驗條件。

    ●設置時間范圍    1min～20min

⑼ 前處理/后處理功能

在回圈試驗開始前或結束后，試樣被曝露在高溫環境中

(熱處理)維持一定時間。

●設置溫度范圍    +60℃～+200℃

●設置時間范圍    1min～100h

⑽ 干燥運轉功能

試驗結束后，低溫箱可以在干燥條件下運轉一定的時間

●設置溫度范圍    0℃～+40℃

●設置時間范圍    1min～60h

⑾ 程序存儲功能

    記憶儲存一定的試驗方式,可以被使用及設置。

●在ROM的試驗?zāi)Ｊ接?0種標準試驗程序已被登記

●在RAM的試驗中可隨意設置40種試驗程序

⑿預定時間顯示功能

    在實際到達時，各狀態的預定時間可以被及時地顯示出來。

●準備結束預定時間

●試驗開始預定時間

●試驗結束預定時間

●除霜結束預定時間

⒀試驗中斷功能

⒁ 試驗結束條件選擇功能

    在試驗結束后，試驗箱的狀態可以選擇。

●干燥運轉后停止

●除霜后停止

●常溫曝露后停止

●準備狀態保持

⒂ 走向坐標圖功能

    曝露設定溫度，上風口和下風口溫度可以用圖表表示。

⒃ 警報記錄顯示功能

    可以顯示49項故障及報警。

⒄ 傳感器校正功能

    傳感器的控制溫度可以校正。

⒅ RS-485通信功能（選購）

兩臺或者多臺試驗箱可以通過集中管理軟件來控制。

7. 安全保護裝置

7.1. 安全保護裝置清單

裝    置

目    的

(1) 漏電短路保護器(380V AC)

(2) 高溫箱超溫保護開關

(3) 低溫箱超溫保護開關

(4) 高溫箱溫度過熱保護器(控制器內置)

(5) 低溫箱溫度過熱保護器(控制器內置)

(6) 試驗區溫度過熱/過冷保護器(控制器內置)

(7) 試驗區溫度過熱/過冷保護器

(8) 配線用斷路器(380V AC)

(9) 冷凍機高低壓壓力開關

(10) 壓縮機內置的保護器

(11) 壓縮機熱保護

(12) 回圈風機熱保護

(13) 電機熱保護

(14) 電機反轉相序保護

(15) 壓縮空氣壓力開關

(16) 試驗區門開關

(17) 排氣閥

(18) 保險絲

(19) 試樣電源控制端子

(20) 冷卻塔連動連接端

對人/機器保護

機器保護

機器保護

機器保護

機器保護

試樣保護

試樣保護

機器保護

機器保護

機器保護

機器保護

機器保護

機器保護

機器保護

機器保護

對人保護

試樣保護

機器保護

試驗保護

機器保護

動作內容

（a）所有電源切斷（驅動裝置同時停止）

（b）蜂鳴器發出連續蜂鳴聲（蜂鳴器開啟時），試驗箱停止運轉。

     風門回到常溫曝露狀態

（c）蜂鳴器發出連續蜂鳴聲（蜂鳴器開啟時），試驗箱停止運轉。

     風門回到常溫曝露狀態。用回圈風機使試驗區內的溫度升溫或降溫至0℃～+60℃。

（d）試驗箱停止運轉。

（e）試驗中（除常溫曝露時）不能打開門，如果準備運轉過程中門開著，試驗不會開始，一直保持準備狀態。

（f）停電時，可用手動解除鎖門。（停電時可以拿出試樣）

（g）試驗箱停止運轉時，停止給試樣供電。

（h）為防止冷卻塔過負荷運轉，使試驗箱內的運轉與冷卻塔同步進行。

7.2. 溫度過熱保護器/溫度過冷保護器

防止試驗區溫度的異常上升/下降用           各1臺

⑴設定范圍：●溫度過熱保護器  0℃～+200℃

            ●溫度過冷保護器  -70℃～0℃

⑵輸入：熱電偶 T 輸入

⑶輸出：繼電器 IC 接點

7.3. 漏電短路保護器

總電源切入，漏電斷路及超載斷路用            1臺

⑴額定感應電流   30mA

⑵額定電流：  100A（電源電壓AC380V）

8. 標配品

8.1. 電纜孔

Φ50mm長圓孔，箱體左側面                   1 個

8.2. 試樣電源控制端子

試樣保護用，接點容量     AC250V    3A       1個

強烈建議用戶使用該控制端子控制試驗樣品的通、斷電，確保在設備故障或停機時與試驗樣品連接的電路被可靠切斷

9.3電源線纜

五線（四芯電纜+保護接地線）3米長電纜       1條

電源線纜出口孔2個，分別位于（面向箱體正面時）箱體背面右下部及箱體頂面右后角

附件

承載重量：3kg（均布）/每個

1.擱  架                                  2組

擱架擱置間距10mm，可裝2層

承載能力：2kg（試樣均勻布置時）

2.電纜孔橡膠蓋                            1個

3.用戶手冊                             　 1冊

9. 選購附件（功能）

下列的附件（功能）單獨報價，需要在合同或技術協議上特別說明

10. 運輸

試驗箱為整體式，整體運輸

11. 使用條件

由用戶保證下列各項條件

11.1. 安裝場地

地面平整，通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

設備附近備有排水地漏

場地地面承重能力：不小于800kg/m2

試驗箱周圍留有不少于600mm的使用及維護空間

11.2. 環境條件

溫度： 0℃～40℃

相對濕度：≤85%

氣壓：86kPa～106kPa

11.3. 回圈冷卻水

（冷卻水塔）

水  溫

回圈冷卻水溫度：≤+30℃

水  壓

回圈冷卻水供水壓力：0.2MPa～0.5MPa

冷卻水管路系統的設計與施工應保證在額定流量下制冷機入口的壓力

為0.2MPa～0.5MPa，制冷機出口到冷卻水塔的壓力降不大于0.05MPa

流  量

3.5t/h

水管接頭

其  他

制冷機組上備DN32外螺紋接頭1對

符合GB 50050-1995 工業回圈冷卻水處理設計規范

建議水路上安裝靜電水處理器（除垢、滅藻）

（如果使用空調系統的回圈冷凍水，請用戶預先申明）

11.4. 氣源（壓縮空氣）

壓力：（5～8）kg/cm²

連接管口徑：φ10mm

11.5. 供電條件

電源

AC380V  50Hz 三相四線＋保護地線

電壓允許波動范圍：AC（380±10）V

頻率允許波動范圍：（50±0.5）Hz

保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關

必須是獨立供本設備使用

電源容量

25kW  運行功率為15KW

最大電流

50A

11.6. 對儲存環境的要求

設備不工作時，環境的溫度應保持0℃～+45℃以內

當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水

結冰漲壞管道

12. 報價除外項目

⑴搬運，安裝場所的準備施工

⑵供電電源施工

⑶壓縮空氣配管施工

⑷冷凝水排水施工

⑸給排水施工

15.質量保證體系

本公司質量保證體系嚴格按照ISO9001:2015標準之要求執行。

16.配備技術數據及附件

技術數據：產品合格證、使用說明書、保修卡等

17. 包裝及運輸方式

(1)包裝：滿足QB／WD008－2001之要求的運輸包裝箱；

(2) 運輸方式：貨運。

18.驗收標準及方法

(1) 驗收標準：技術指針按雙方簽定之“技術協議書”；檢驗方法按GB/T5170-1995標準規定的方法；

(2) 驗收方法：在需方現場進行正式驗收。需方如需請第三方（具有資質能力的技術質量監督部門）參與驗收，其費用由買方承擔。
